QAD032

m²

Cubierta plana no transitable, no ventilada, ajardinada, impermeabilización mediante láminas de PVC.

75,22€

Cubierta plana no transitable, no ventilada, ajardinada intensiva, tipo invertida, pendiente del 1% al 5%, compuesta de: formación de pendientes: arcilla expandida de 350 kg/m³ de densidad, vertida en seco y consolidada en su superficie con lechada de cemento, con espesor medio de 10 cm; capa separadora bajo impermeabilización: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 4,2 kN/m, una resistencia a la tracción transversal de 4,2 kN/m, resistencia CBR a punzonamiento 0,8 kN y una masa superficial de 300 g/m²; impermeabilización monocapa no adherida: lámina impermeabilizante flexible de PVC-P (fv), de 1,2 mm de espesor, con armadura de velo de fibra de vidrio, fijada en solapes y bordes mediante soldadura termoplástica; capa separadora bajo aislamiento: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 4,2 kN/m, una resistencia a la tracción transversal de 4,2 kN/m, resistencia CBR a punzonamiento 0,8 kN y una masa superficial de 300 g/m²; aislamiento térmico: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 40 mm de espesor, resistencia a compresión >= 300 kPa; capa separadora bajo protección: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 1,2 kN/m, una resistencia a la tracción transversal de 1,2 kN/m, resistencia CBR a punzonamiento 0,3 kN y una masa superficial de 150 g/m²; capa drenante y filtrante: lámina drenante para jardín; capa de protección: capa de tierra vegetal para plantación de 25 cm de espesor.

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt04lvc010c

Ud

Ladrillo cerámico hueco doble, para revestir, 24x11,5x9 cm, según UNE-EN 771-1.

4,000

0,13

0,52

mt01arl030

m³

Arcilla expandida, de 350 kg/m³ de densidad y granulometría comprendida entre 8 y 16 mm, suministrada en sacos.

0,100

59,50

5,95

mt09lec020b

m³

Lechada de cemento 1/3 CEM II/B-P 32,5 N.

0,010

105,10

1,05

mt16pea020b

m²

Panel rígido de poliestireno expandido, según UNE-EN 13163, mecanizado lateral recto, de 20 mm de espesor, resistencia térmica 0,55 m²K/W, conductividad térmica 0,036 W/(mK), para junta de dilatación.

0,010

1,34

0,01

mt08aaa010a

m³

Agua.

0,014

1,50

0,02

mt09mif010ca

t

Mortero industrial para albañilería, de cemento, color gris, categoría M-5 (resistencia a compresión 5 N/mm²), suministrado en sacos, según UNE-EN 998-2.

0,075

32,25

2,42

mt14gsa020d

m²

Geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 4,2 kN/m, una resistencia a la tracción transversal de 4,2 kN/m, una apertura de cono al ensayo de perforación dinámica según UNE-EN ISO 13433 inferior a 15 mm, resistencia CBR a punzonamiento 0,8 kN y una masa superficial de 300 g/m², según UNE-EN 13252.

2,100

1,56

3,28

mt15dan010j

m²

Lámina impermeabilizante flexible de PVC-P (fv), de 1,2 mm de espesor, con armadura de velo de fibra de vidrio, según UNE-EN 13956.

1,050

6,38

6,70

mt15dan020b

m

Perfil colaminado de chapa de acero y PVC-P, plano, para remate de impermeabilización en los extremos de las láminas de PVC-P y en encuentros con elementos verticales.

0,400

2,80

1,12

mt16pxa010ab

m²

Panel rígido de poliestireno extruido, según UNE-EN 13164, de superficie lisa y mecanizado lateral a media madera, de 40 mm de espesor, resistencia a compresión >= 300 kPa, resistencia térmica 1,2 m²K/W, conductividad térmica 0,034 W/(mK), Euroclase E de reacción al fuego, con código de designación XPS-EN 13164-T1-CS(10/4)300-DLT(2)5-DS(TH)-WL(T)0,7--FT2.

1,050

5,08

5,33

mt14gsa020b

m²

Geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 1,2 kN/m, una resistencia a la tracción transversal de 1,2 kN/m, una apertura de cono al ensayo de perforación dinámica según UNE-EN ISO 13433 inferior a 40 mm, resistencia CBR a punzonamiento 0,3 kN y una masa superficial de 150 g/m², según UNE-EN 13252.

1,050

0,82

0,86

mt15dra010e

m²

Lámina drenante para jardín compuesta de lámina nodular de polietileno de alta densidad, con un geotextil de polipropileno de 120 g/m² por una de sus caras, para drenaje y separación en cubiertas ajardinadas.

1,050

12,51

13,14

mt01arj020

m³

Tierra vegetal para plantación.

0,250

8,26

2,07

mo019

h

Oficial 1ª construcción.

0,363

17,24

6,26

mo111

h

Peón ordinario construcción.

0,583

15,92

9,28

mo028

h

Oficial 1ª aplicador de láminas impermeabilizantes.

0,220

17,24

3,79

mo065

h

Ayudante aplicador de láminas impermeabilizantes.

0,220

16,13

3,55

mo053

h

Oficial 1ª montador de aislamientos.

0,055

17,82

0,98

mo099

h

Ayudante montador de aislamientos.

0,055

16,13

0,89

mo039

h

Oficial 1ª jardinero.

0,132

17,24

2,28

mo113

h

Peón jardinero.

0,132

15,92

2,10

%

Medios auxiliares

2,000

71,60

1,43

%

Costes indirectos

3,000

73,03

2,19

Coste de mantenimiento decenal: 62,13€ en los primeros 10 años.

Total:

75,22

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad

(1)

Obligatoriedad

(2)

Sistema

(3)

UNE-EN 771-1:2011

1.2.2012

1.2.2013

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida

UNE-EN 13163:2013

1.9.2013

1.9.2013

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNE-EN 13252:2001

1.10.2001

1.10.2002

2+/4

Geotextiles y productos relacionados. Requisitos para su uso en sistemas de drenaje.

UNE-EN 13252:2001/A1:2005

1.6.2006

1.6.2007

UNE-EN 13164:2013

1.9.2013

1.9.2013

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno extruido (XPS). Especificación.

UNIDAD DE OBRA QAD032: CUBIERTA PLANA NO TRANSITABLE, NO VENTILADA, AJARDINADA, IMPERMEABILIZACIÓN MEDIANTE LÁMINAS DE PVC.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Se prestará especial atención a las incompatibilidades de uso que se especifican en las fichas técnicas de los diferentes elementos que pudieran componer la cubierta (soporte resistente, formación de pendientes, aislamiento térmico, impermeabilización y capas separadoras).

CARACTERÍSTICAS TÉCNICAS

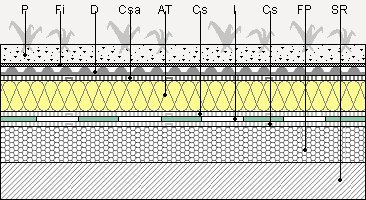

Formación de cubierta plana no transitable, no ventilada, ajardinada intensiva, tipo invertida, pendiente del 1% al 5%, compuesta de los siguientes elementos: FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de 10 cm de espesor medio a base de arcilla expandida de 350 kg/m³ de densidad, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK); acabado con capa de regularización de mortero de cemento, industrial, M-5 de 4 cm de espesor, fratasada y limpia; CAPA SEPARADORA BAJO IMPERMEABILIZACIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 4,2 kN/m, una resistencia a la tracción transversal de 4,2 kN/m, una apertura de cono al ensayo de perforación dinámica según UNE-EN ISO 13433 inferior a 15 mm, resistencia CBR a punzonamiento 0,8 kN y una masa superficial de 300 g/m²; IMPERMEABILIZACIÓN: tipo monocapa, no adherida, formada por una lámina impermeabilizante flexible de PVC-P (fv), de 1,2 mm de espesor, con armadura de velo de fibra de vidrio, colocada suelta sobre la capa separadora, fijada en solapes mediante soldadura termoplástica, y en los bordes soldada a perfiles colaminados de chapa y PVC-P; CAPA SEPARADORA BAJO AISLAMIENTO: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 4,2 kN/m, una resistencia a la tracción transversal de 4,2 kN/m, una apertura de cono al ensayo de perforación dinámica según UNE-EN ISO 13433 inferior a 15 mm, resistencia CBR a punzonamiento 0,8 kN y una masa superficial de 300 g/m²; AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 40 mm de espesor, resistencia a compresión >= 300 kPa, resistencia térmica 1,2 m²K/W, conductividad térmica 0,034 W/(mK); CAPA SEPARADORA BAJO PROTECCIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 1,2 kN/m, una resistencia a la tracción transversal de 1,2 kN/m, una apertura de cono al ensayo de perforación dinámica según UNE-EN ISO 13433 inferior a 40 mm, resistencia CBR a punzonamiento 0,3 kN y una masa superficial de 150 g/m²; CAPA DRENANTE Y FILTRANTE: lámina drenante para jardín compuesta de lámina nodular de polietileno de alta densidad, con un geotextil de polipropileno de 120 g/m² por una de sus caras; CAPA DE PROTECCIÓN: capa de tierra vegetal para plantación de 25 cm de espesor.

NORMATIVA DE APLICACIÓN

Ejecución:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará el vertido de residuos de obra sobre la capa vegetal.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

Código LER

Residuos generados

Peso (kg)

Volumen (l)

17 01 02

Ladrillos.

1,520

1,216

01 04 09

Residuos de arena y arcillas.

0,525

0,328

17 01 01

Hormigón (hormigones, morteros y prefabricados).

4,746

3,164

17 02 03

Plástico.

0,134

0,223

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,128

0,213

17 05 04

Tierra y piedras distintas de las especificadas en el código 17 05 03.

2,563

1,602

Residuos generados:

9,616

6,747

15 01 01

Envases de papel y cartón.

0,643

0,857

17 02 03

Plástico.

0,455

0,758

17 02 01

Madera.

0,277

0,252

Envases:

1,375

1,867

Total residuos:

10,991

8,614
